El HP, de vuelta
La placa mini-ITX de un PC compacto de HP va dentro de la cuña. Sigue con su Windows de siempre.
// Prototipo abierto · Apache-2.0
Dos mundos,
un terminal.
Orbit Terminal es una cuña de sobremesa hecha en casa: un PC HP con segunda vida y una Raspberry Pi que lo dirige todo con Orbit OS. Mandos físicos, luz ámbar y un panel para trastear.
01 · Qué es
Un terminal con dos cerebros
La Pi, al mando
Una Raspberry Pi 4 ejecuta Orbit OS, controla la pantalla y enseña el escritorio del HP cuando se lo pides.
Mandos de verdad
Dos pomos y dos botones con un Arduino Nano: volumen, desplazamiento, menú y cambio de sistema.
Estado: prototipo en desarrollo. Orbit OS ya arranca en la Pi; el resto del software sigue en simulación y no se ha probado con el HP. El CAD es provisional. Ver qué está terminado y qué falta.
02 · Pieza a pieza
00Desplázate para montar

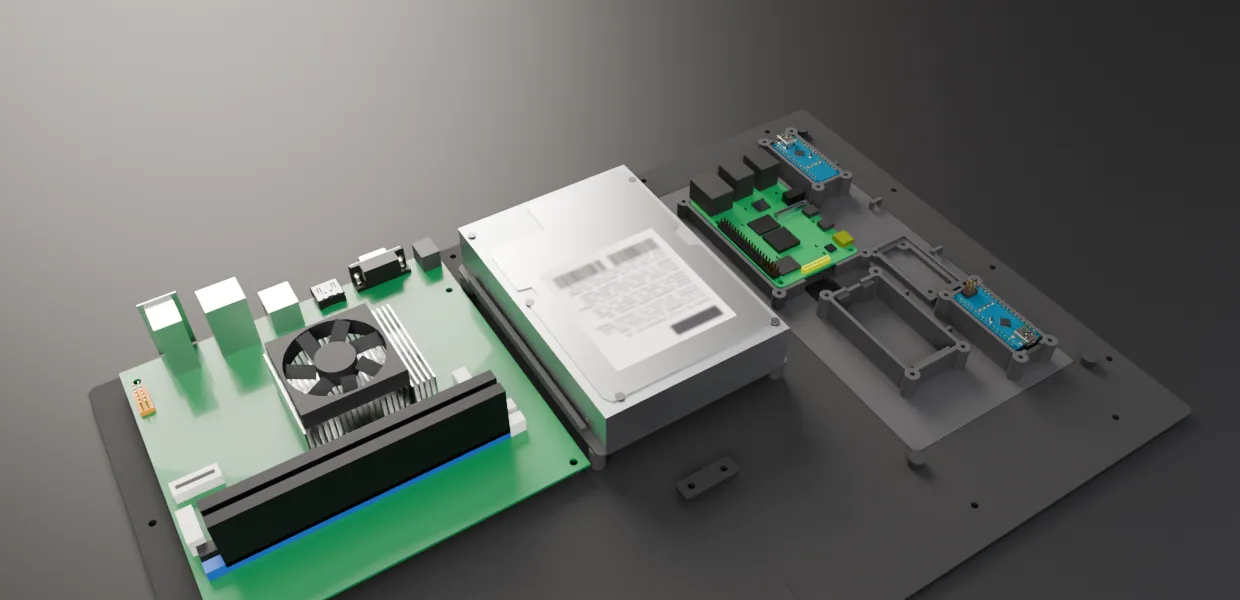

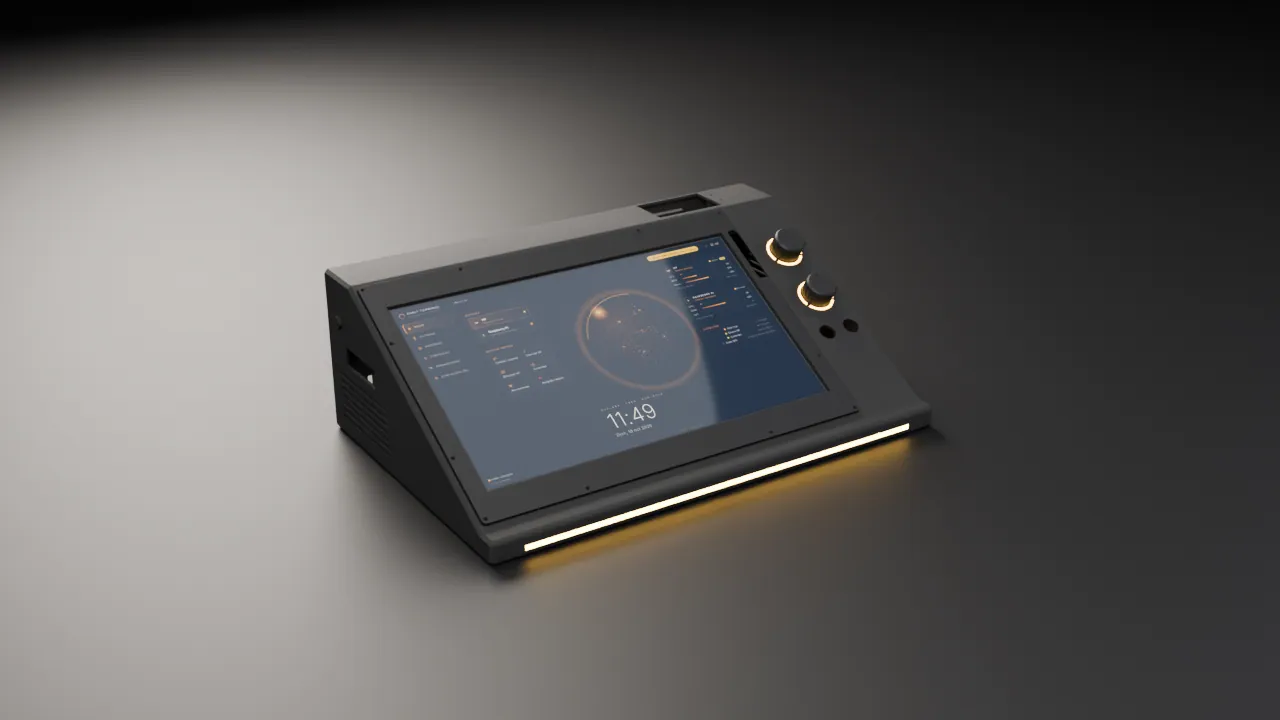

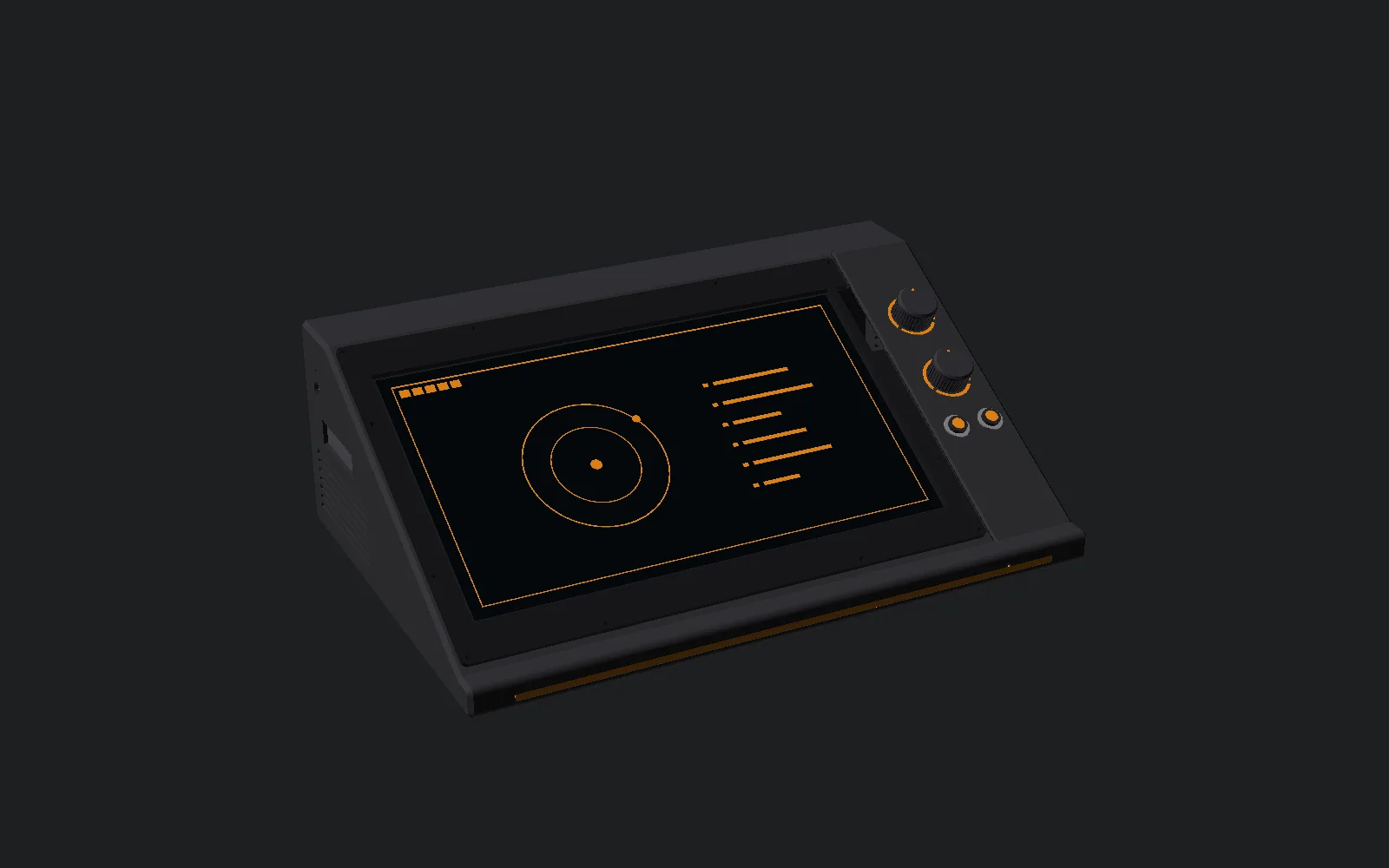

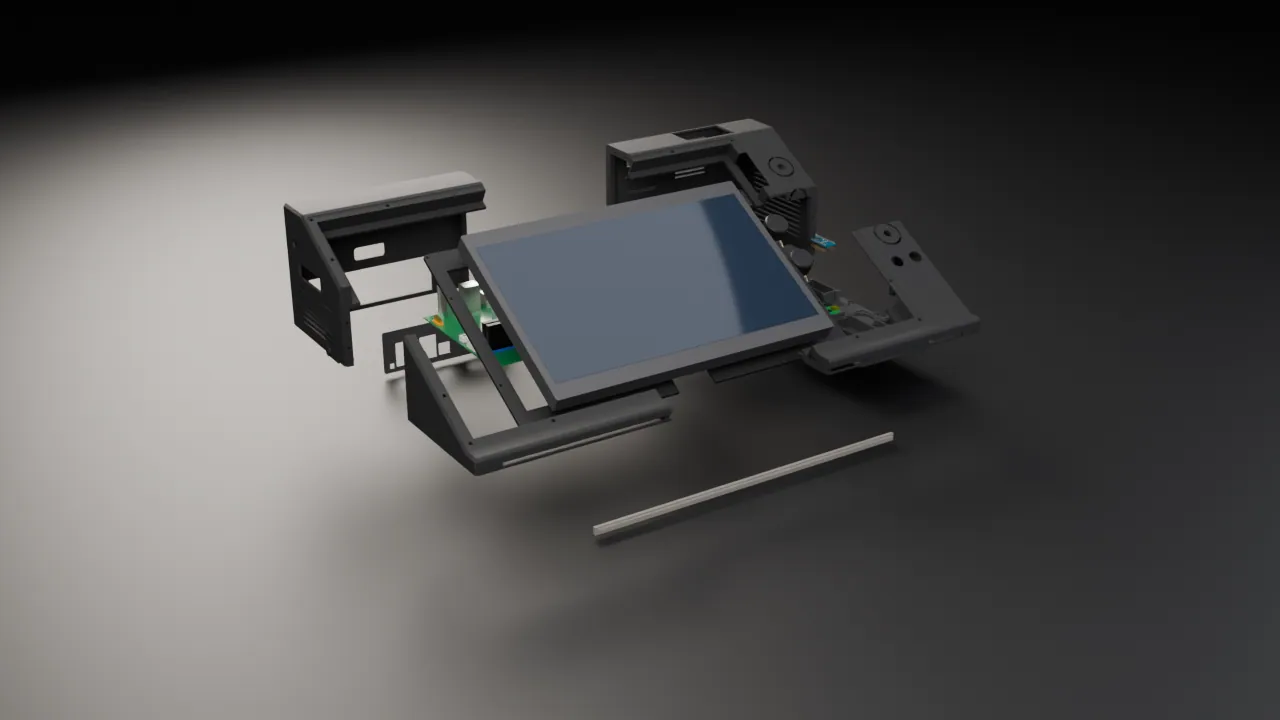

Render del CAD real del proyecto (provisional), con la placa HP, el disco y los dos Nano a partir de cotas y modelos públicos. La RAM, el disipador, los puertos traseros de la placa HP y la tapa del disco están medidos de fotos del prototipo; algunas alturas son estimadas. Faltan las piezas comerciales sin modelo fiel: ESP8266, OLED, HAT VHF, pulsadores y tira LED.
02 · Pieza a pieza
Así se monta
03 · Qué lleva dentro
Hardware reaprovechado y a la vista
- PantallaMSI PRO MP161 E2U · 15,6" · 1920×1080 · inclinada 30°*
- PCPlaca mini-ITX de un PC compacto de HP · Windows
- DiscoHDD de 3,5"
- Raspberry Pi 4Una sola Pi, con HAT de radio VHF (OLED y antena SMA). Ejecuta Orbit OS
- Arduino Nano ×2Uno para los mandos y otro para prácticas
- ESP8266Con WLED para la tira LED ámbar
- PeriféricosTeclado y ratón Bluetooth
- OLED 0,96"En el panel de prácticas

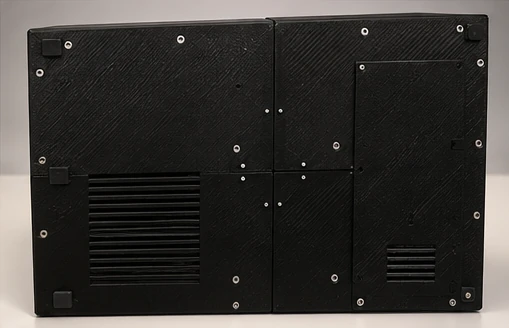

- CarcasaCuña impresa en PLA+ negro mate: 4 piezas + base en 4, unidas con tornillos M3
- Tamaño≈ 456 × 300 mm de planta y ≈ 154 mm de alto sin patas*
* Medidas aproximadas del CAD provisional; pueden cambiar.
Panel de prácticas

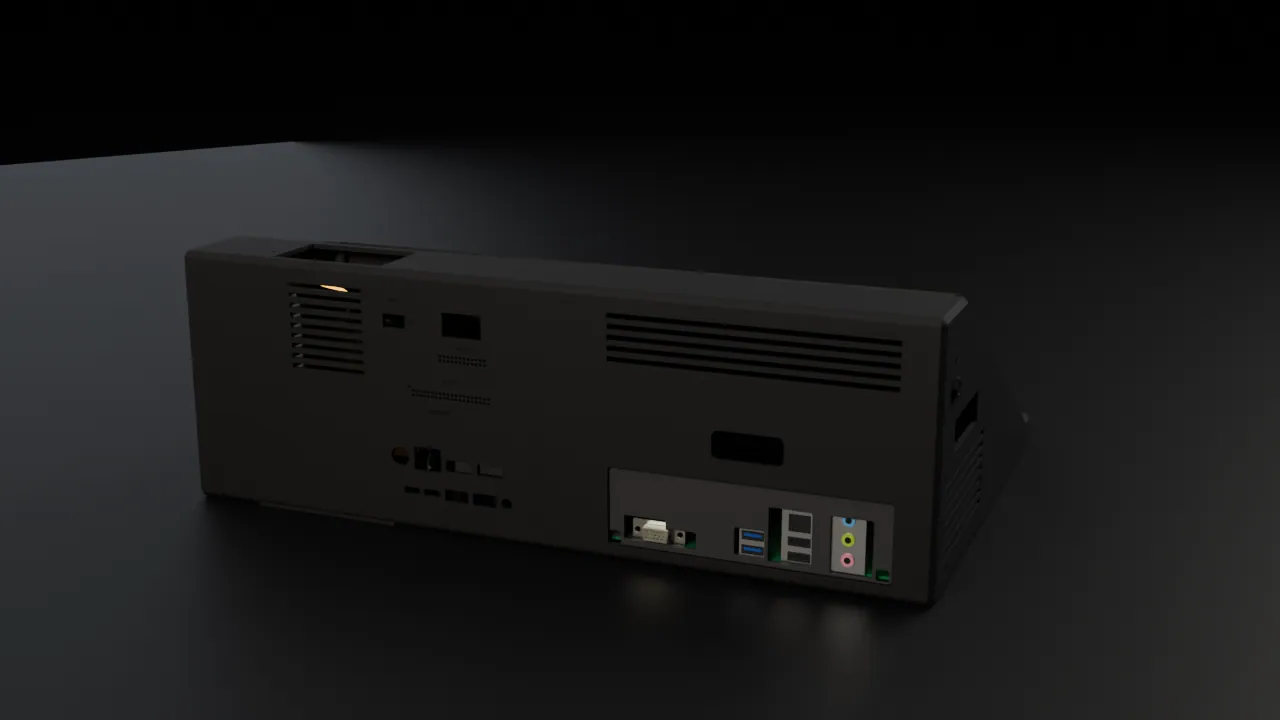

En la trasera, 24 pines del Nano de prácticas y 40 de la Pi, con rótulos en relieve: OLED, PRG, ARD 5V, PI 3V3 y NO UNIR. Una pequeña OLED enseña el estado de los pines.
Pensado para aprender electrónica sin abrir la carcasa.
04 · Cómo funciona
Todo en casa, por un cable
HP · WindowsSunshine · se enciende con su botón
Cable de red directo
IP fija · sin internet
IP fija · sin internet
Raspberry Pi 4 · Orbit OSMoonlight + interfaz
→
Pantalla MSIsolo conectada a la Pi
⌨ Teclado y ratón Bluetooth → Pi◎ Pomos y botones → Arduino Nano → Pi
La Pi manda
La pantalla va solo a la Pi. Orbit OS enseña su interfaz o el escritorio del HP con Moonlight, sin tocar el menú del monitor.
○Pendiente Aún sin probar contra el HP
Totalmente local
El HP y la Pi se hablan por un cable de red directo con IP fija. Una vez instalado, no necesita internet.
Sin cables por medio
Teclado y ratón Bluetooth emparejados con la Pi. El HP se enciende a mano con su propio botón.
○Pendiente de confirmar Bluetooth
05 · Orbit OS
Explora · Crea · Controla
◐En pruebas Ya arranca en la Pi; el resto, en simulación

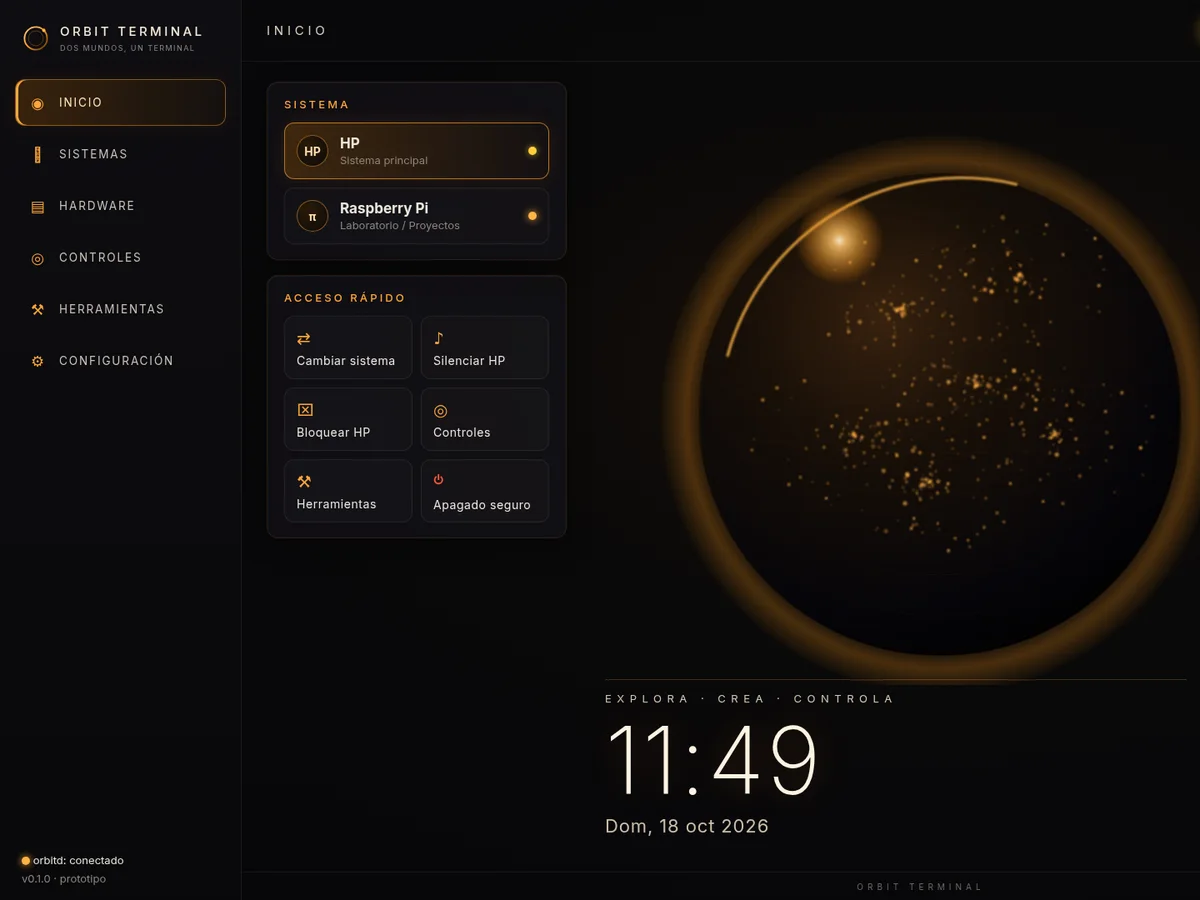

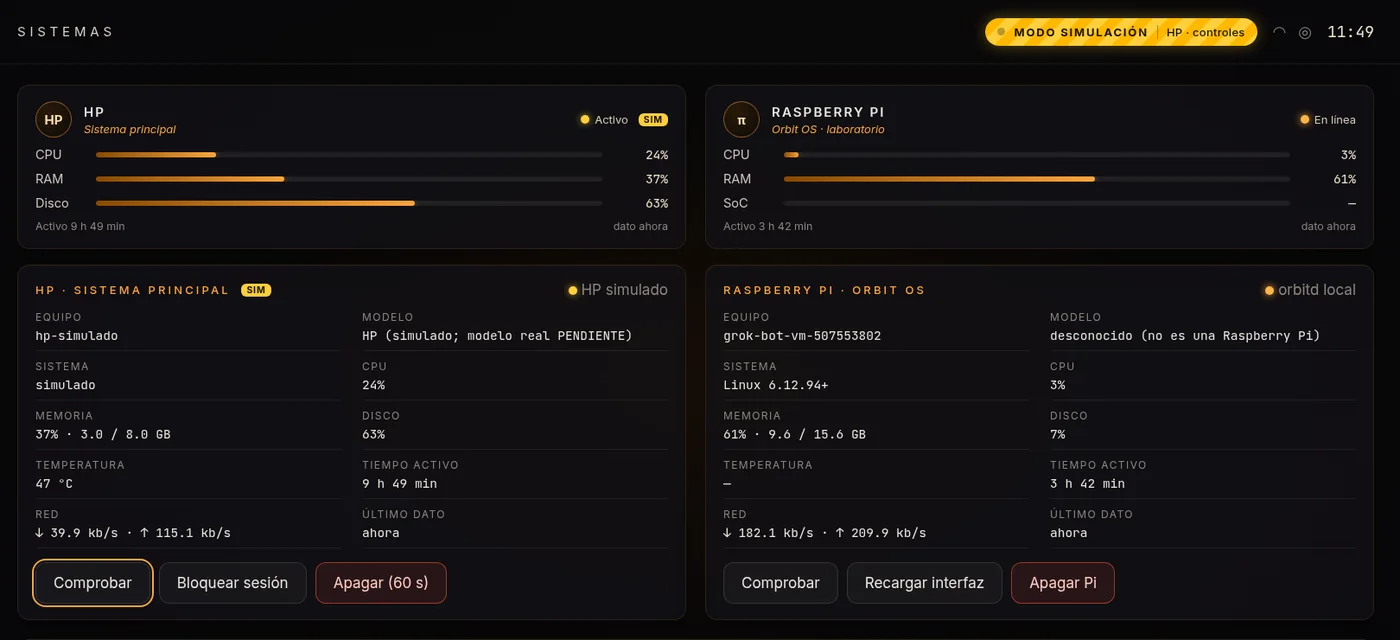

La interfaz de la Pi, negra mate con acentos ámbar. Seis secciones: Inicio, Sistemas, Hardware, Controles, Herramientas y Configuración.
Capturas de Orbit OS en modo simulación (recortadas). Los datos que se ven son de ejemplo.
Demo de Orbit OS
○PendientePrototipo en desarrollo
Estado del proyecto
Qué está hecho y qué falta, parte por parte. Cada estado sale de la documentación del repositorio y de las fotos reales del montaje.
- ✓TerminadoHecho y comprobado
- ◐En pruebasMontado o funcionando en parte; se está probando
- ○PendienteFalta hacerlo, medirlo, probarlo o confirmarlo
- ✓TerminadoCarcasa impresaLos cuatro trozos de la cuña, en PLA+ negro mate.
- ✓TerminadoPlantilla de agujeros de la placa HPImpresa y comprobada sobre la placa real: los cuatro agujeros cuadran.
- ◐En pruebasElectrónica dentro de la carcasaPantalla MSI, placa del HP, disco y Raspberry Pi ya van montados (fotos del 22 y el 23 de octubre).
- ◐En pruebasOrbit OS en la Raspberry PiArranca en la Pi a pantalla completa. El resto del software sigue en simulación.
- ○PendienteCambio entre la Pi y el HP (Sunshine + Moonlight)Programado y con tests, pero todavía sin probar contra el HP.

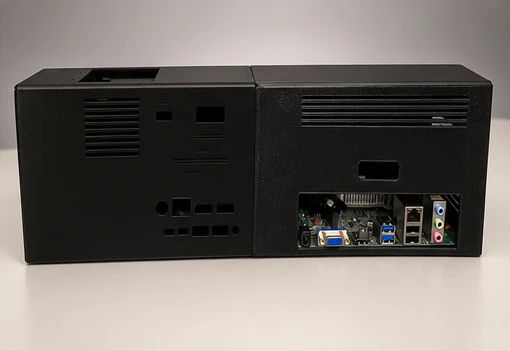

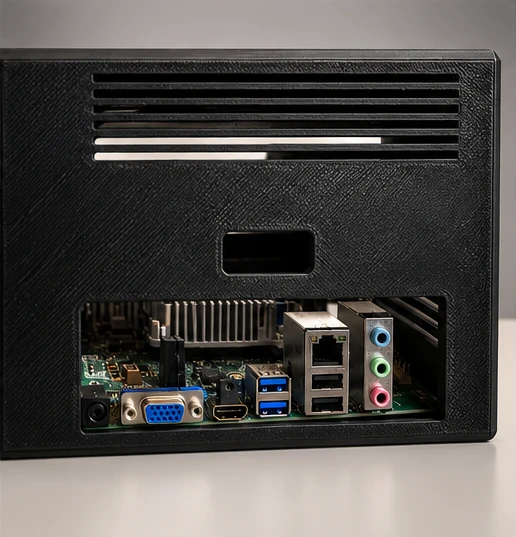

- ○PendienteHuecos del HDMI y el VGALa placa de puertos del HP aún tiene que cuadrar con los conectores reales.
- ○PendienteMandos: pomos, botones y Arduino NanoEl firmware compila, pero no se ha probado en la placa. Faltan las medidas de potenciómetros y pulsadores.
- ○PendienteNano de prácticas y OLED 0,96"Ejemplo escrito, sin probar. El módulo OLED no está elegido ni medido.
- ○PendienteESP8266 con WLED y tira LED ámbarFalta identificar la tira (tipo y tensión).
- ○PendienteHAT de radio VHFFaltan sus medidas y saber si deja libre el conector de 40 pines.
- ○PendienteBandeja de servicio v3Rediseñada; falta imprimirla.
- ○PendienteAgente del HP en WindowsApagar, reiniciar y volumen desde Orbit OS: sin validar en el HP.
- ○Pendiente de confirmarTeclado y ratón BluetoothLa instalación lo prepara; no consta que se haya probado.
Fuente: Sopa-IA/Control-deck (README, documento de estado y traspaso, guía de instalación de la Pi; parte de ello en un PR aún sin fusionar) y fotos reales del montaje. Actualizado el 23 oct 2026.
Para aficionados
Ficha del proyecto
Los datos del prototipo que interesan a quien quiera hacerse uno. Lo que aún no se ha medido aparece como pendiente, sin cifras.
- Coste de construcción
- ○Pendiente de medir
- Horas invertidas
- ○Pendiente de medir
- Peso final
- ○Pendiente de medir
- Consumo eléctrico
- ○Pendiente de medir
- Componentes reutilizados
- ○Pendiente de medir
- Material
- PLA+ negro mate
- Impresora
- Bambu Lab A1 cama de 256 × 256 × 256 mm
- Medidas
- ≈ 456 × 300 × 154 mm provisionales, del CAD; alto sin patas
- Inclinación de la pantalla
- 30° provisional, del CAD
- Piezas impresas
- Carcasa en 4 piezas y base en 4, unidas con tornillos M3
En proceso · fotos reales
La evolución del Orbit

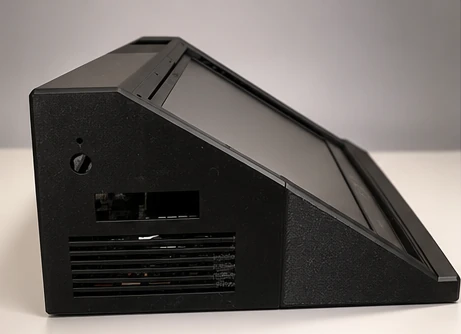

El Orbit Terminal está en construcción. Aquí va quedando su proceso, etapa a etapa, con fotos reales del montaje en curso; el diseño aún puede cambiar.
-
Prueba de encaje
Prueba de encaje

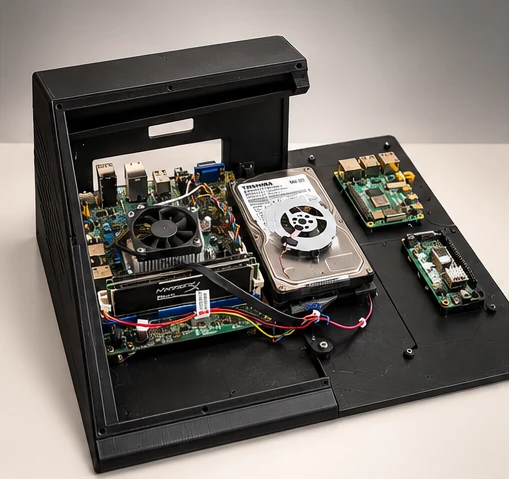

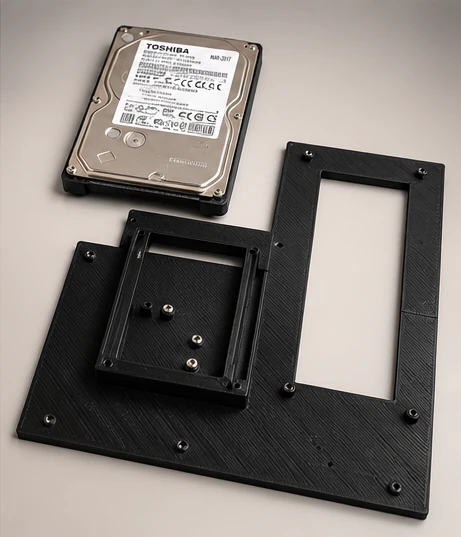

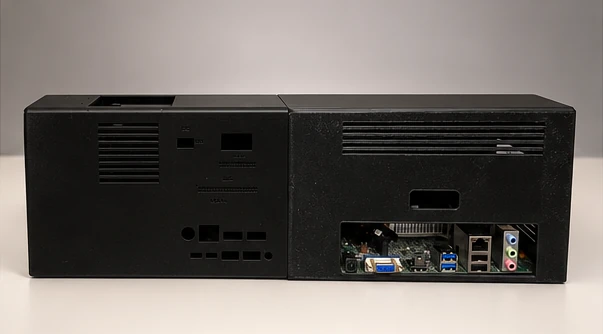

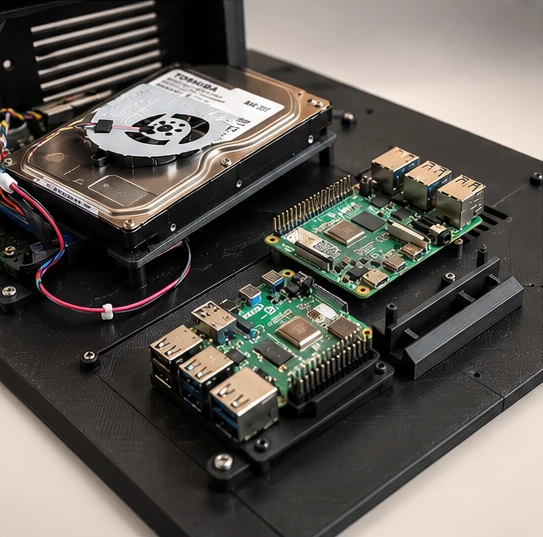

Primera prueba de encaje de las piezas impresas: la pantalla MSI, la placa del HP, el disco Toshiba con su soporte y la trasera con los puertos. Todavía era una fase de pruebas: en esta prueba se montaron dos Raspberry Pi, aunque la versión prevista lleva una sola.
-
Etapa anterior
Pantalla montada y electrónica dentro de la carcasa

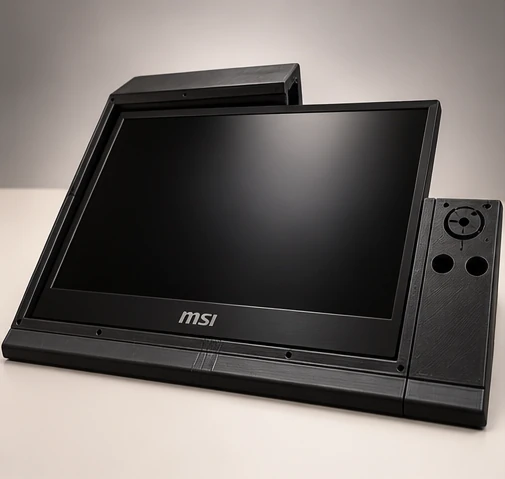

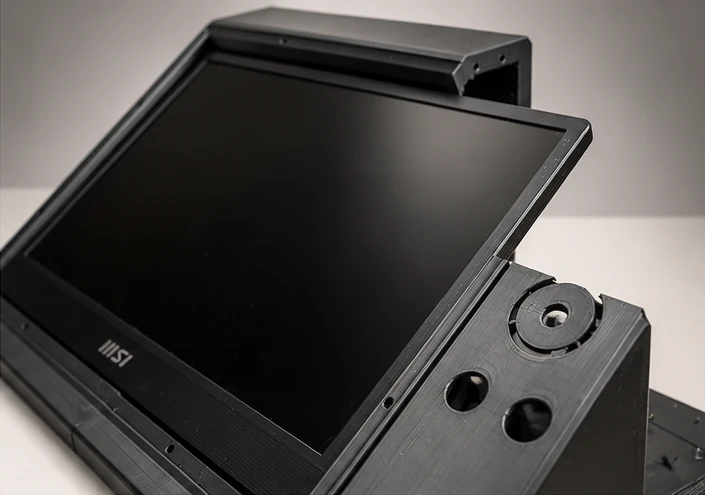

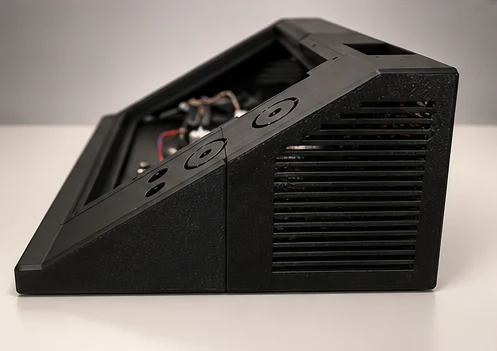

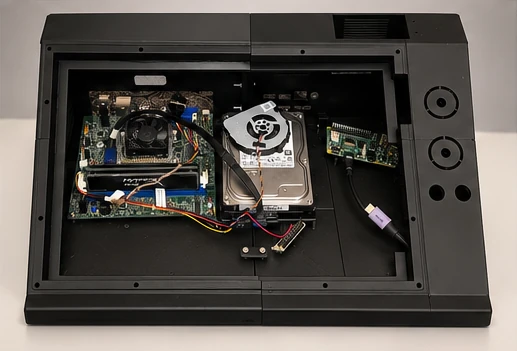

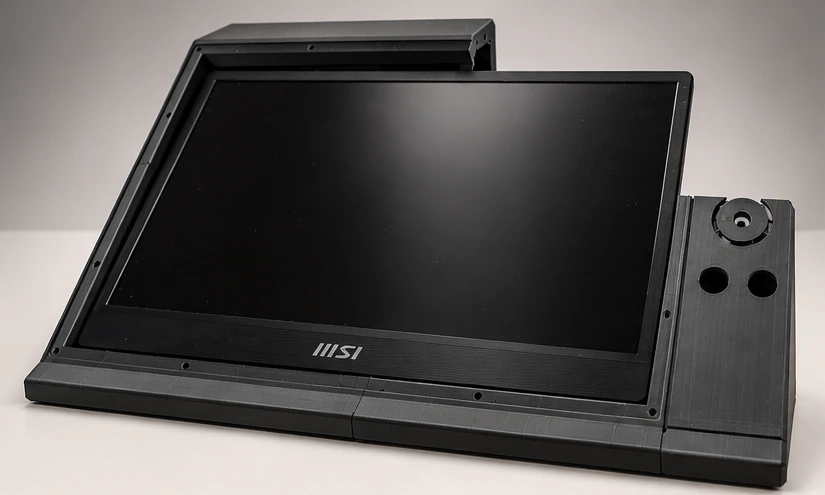

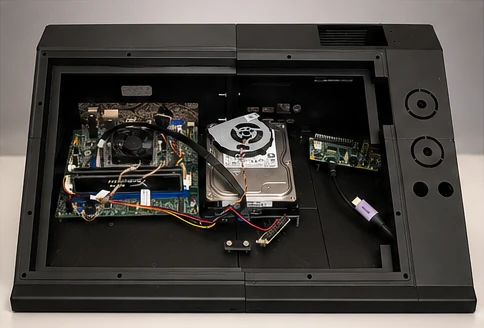

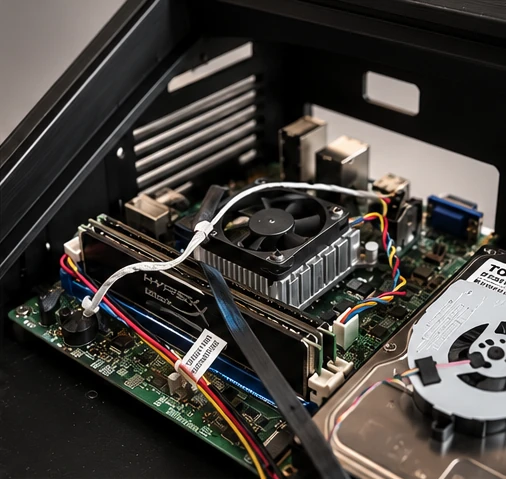

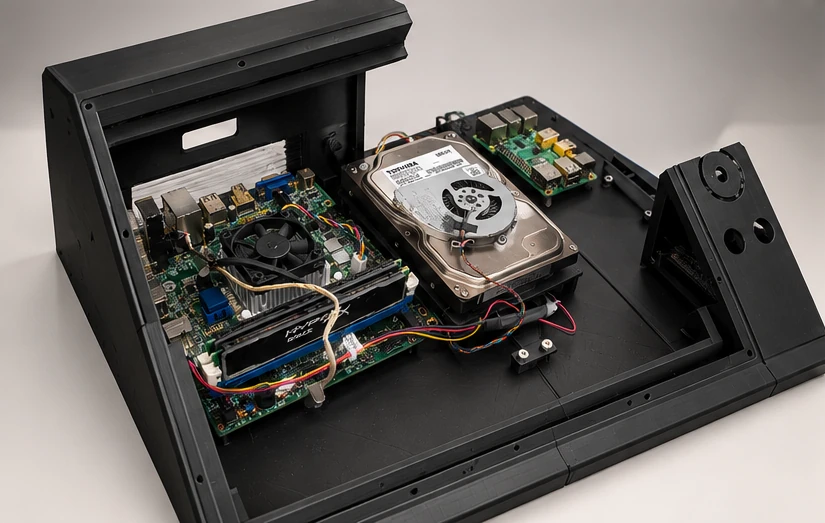

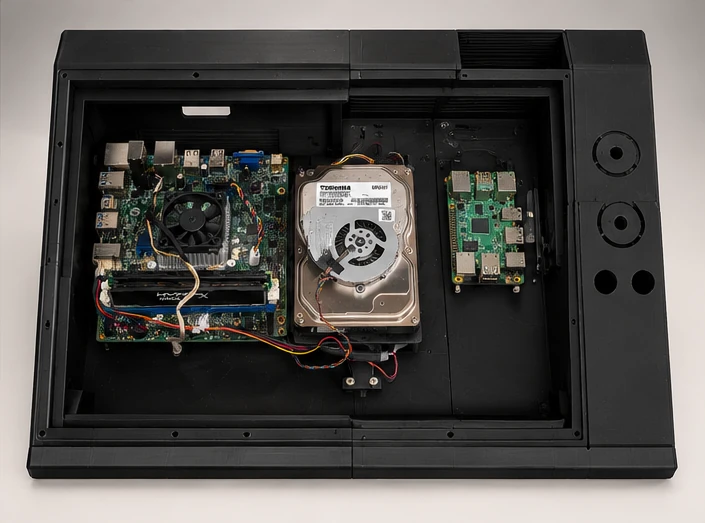

La pantalla MSI ya va montada en la carcasa, con la consola de mandos a la derecha. Por dentro, la placa del HP, el disco Toshiba con el ventilador encima y la Raspberry Pi. Prototipo en construcción.
-
Última etapa
Carcasa montada con la electrónica dentro

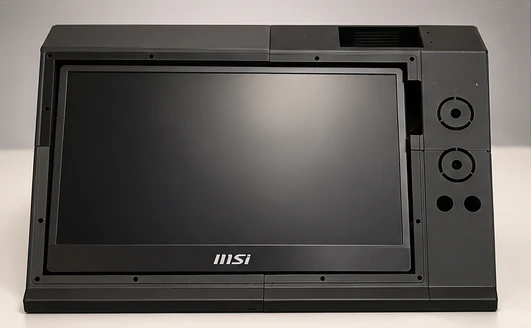

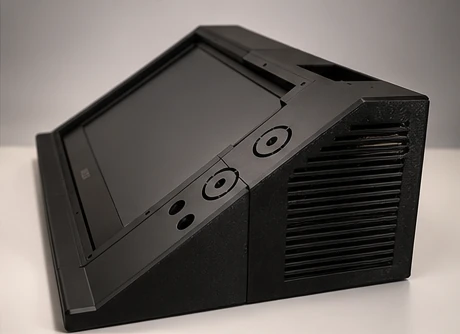

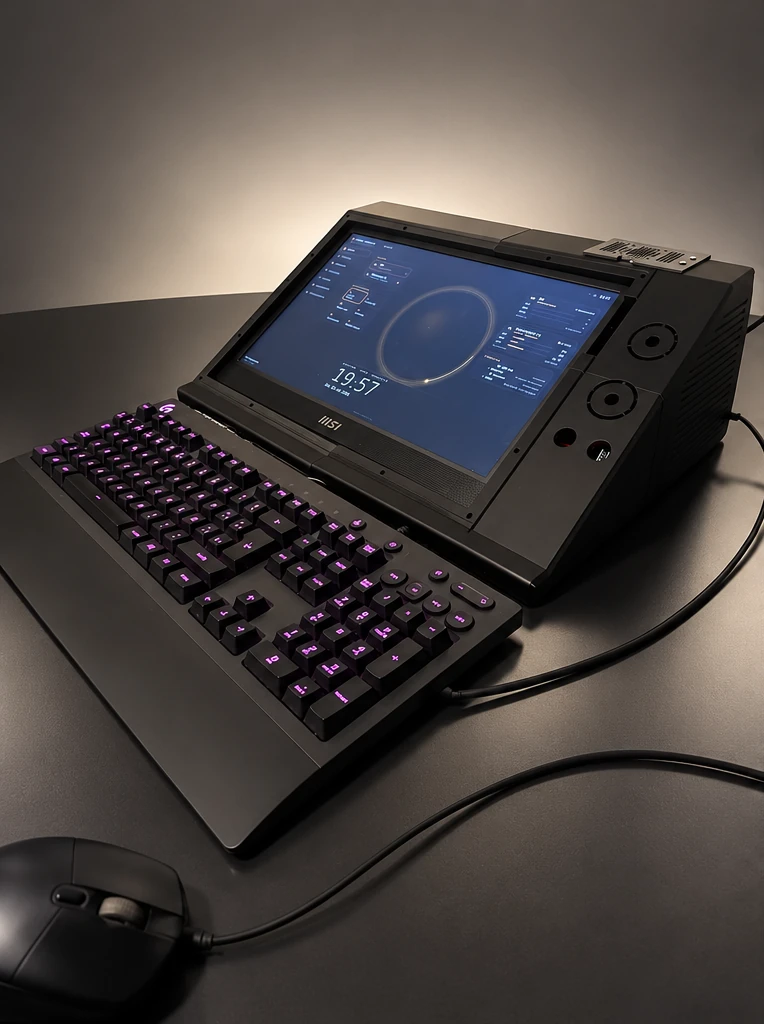

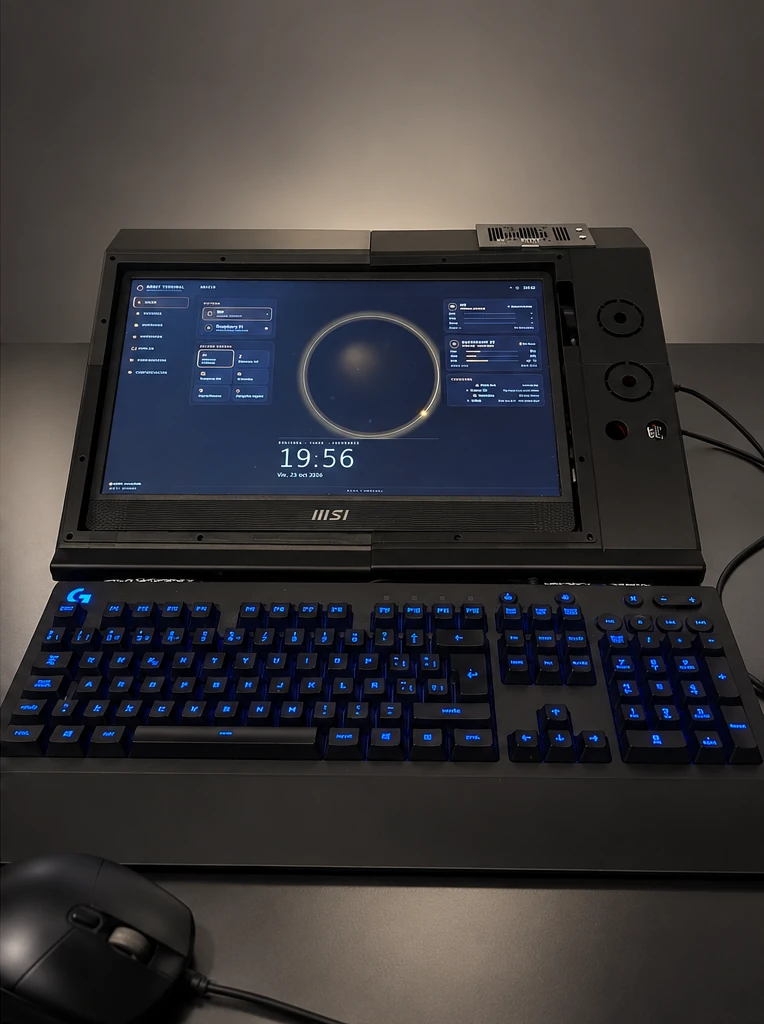

La carcasa impresa ya está montada con la placa del HP, el disco, la Raspberry Pi y la pantalla MSI en su sitio, y Orbit OS ya se ve en la pantalla del Orbit: la pantalla de inicio, con el reloj y el anillo luminoso. Es un prototipo y sigue en desarrollo.
Fotos reales del prototipo en construcción, no de un producto terminado. Fotos © Miguel Rodríguez Saiz.
06 · Hazte el tuyo
Abierto de principio a fin
CAD
OpenSCAD paramétrico. Las piezas se dividen para caber en una impresora de cama 256 × 256 mm.
Software
Orbit OS (React + TypeScript), el hub orbitd para la Pi, el agente del HP y el firmware de los Nanos.
Manual
Manual de montaje paso a paso, de la base a los cables, en PDF.
Licencia Apache-2.0. Prototipo en desarrollo: el CAD está marcado como no apto para fabricación hasta validarlo.
